Решения «АтомСвет Энергосервис» для нефтегазовых месторождений
Предприятия по добыче нефти и газа и обычные промышленные объекты имеют существенные различия:
- нефтяные месторождения располагаются в отдаленных местах, куда затруднена доставка оборудования;
- подведение электросетей сопряжено со значительными финансовыми расходами, что значительно повышает стоимость электроэнергии;
- нестабильное энергоснабжение приводит к частым сбоям в работе осветительных систем;
- оборудование эксплуатируется в тяжелых погодных условиях при низких температурных режимах;
- добыча нефти и газа проводится в условиях повышенной пожаро- и взрывоопасности.
Компания «АтомСвет Энергосервис» выпускает пожаробезопасные светодиодные светильники для нефтяной и газовой промышленности, которое является альтернативой, в частности, широко используемым ИО-1000 и ВЗГ-200. LED-приборы разработаны с учетом эксплуатации в условиях Крайнего Севера и обладают такими преимуществами, как:
- высокая энергоэффективность;
- бесперебойная работа при низких температурных режимах (до -60 °C);
- долговечность (источники питания и светодиоды работают не менее 50 000 часов);
- высокий класс пыле- и влагозащиты (IP65 и выше);
- взрывобезопасное исполнение – возможна эксплуатация во взрывоопасных зонах 1 и 2 (маркировка взрывозащиты 1 Exmb d IIBT5Gb / 1 Exmb e IIBT5Gb / 1 Exmb d IIBT4Gb / 1 Exmb e IIBT4Gb);
- работоспособность при подключении к нестабильным электрическим сетям.
Безопасные светодиодные светильники ТМ «АТОМСВЕТ» для месторождений нефти и газа
Компания «АтомСвет Энергосервис» занимается производством светодиодных светильников, которые можно использовать для освещения:
- мест добычи нефти и газа;
- жилых поселков;
- технологических и энергетических блоков;
- складских и транспортных комплексов.
Все перечисленные объекты имеют собственную специфику, поэтому для них используются различные виды осветительных приборов:
Промышленные светодиодные светильники AtomSvet® Meccano и AtomSvet® Plant
Подходят для освещения производственных цехов, складов, уличных территорий.
Взрывозащищенные светодиодные светильники AtomSvet® Plant Ex и AtomSvet® Plant Ex LV
Подходят для эксплуатации на объектах с высокой вероятностью возникновения взрыва.
Низковольтные светодиодные светильники AtomSvet® Plant Ex LV (питающее напряжение 12 – 60 В)
Применяются в сетях аварийного освещения и на объектах с повышенной влажностью, где запрещено использовать электросети с напряжением 220 В.
Внедрение светодиодного освещения нефтегазовых комплексов требует специальных знаний и навыков, иначе дорогостоящее оборудование не принесет экономической выгоды. Компания «АтомСвет Энергосервис» предлагает возможность заказать бесплатный расчет освещения для нефте- и газодобывающих предприятий – наши специалисты подберут светотехнику с нужными характеристиками и рассчитают сроки окупаемости проекта.
Преимущества оборудования ТМ «АТОМСВЕТ»
| Проблема | Решение |
| Высокие энергетические затраты. | Применение светодиодов обеспечивает экономию до 70% энергии в сравнении с традиционными источниками света. При их использовании снижается нагрузка на питающие подстанции и высвобождаются дополнительные мощности. |
| Большие затраты на техническое обслуживание. | Не менее 100 000 часов – срок службы, который обеспечивает применение качественных светодиодов (Seoul Semiconductor, Nichia), а также драйвера. В этот срок электронные и осветительные компоненты не требуют замены или ремонта. |
| При подключении к нестабильным электрическим сетям светильники выходят из строя. | Защита от перепадов напряжения до 1 кВ (опция – до 4 кВ) и коротких замыканий обеспечивается встроенным источником питания, который может бесперебойно работать даже при подключении к нестабильным электрическим сетям. |
| На взрывоопасных объектах нужна светотехника с дополнительной защитой. | Модели АtomSvet® Plant могут поставляться во взрывозащищенном исполнении, что обеспечивает их эффективное применение во взрывоопасных зонах 1 и 2. |
| Экстремальные температурные режимы приводят к поломке . | Светильники могут эксплуатироваться вплоть до температур -60 °C и потому идеально подходят для эксплуатации в условиях Крайнего Севера. |
| Вибрации негативно влияют на работу светильников. |
Прочный корпус и поликарбонатное стекло выдерживают вибрацию, удары и механические повреждения, поэтому приборы бесперебойно работают в условиях сильного ветра, пурги, повышенной сейсмической активности. |
Преимущества:
- Низкое энергопотребление по сравнению с традиционными источниками;
- Экономия денежных средств на эксплуатационных расходах;
- Долгий срок службы светильников (> 100 000 ч);
- Работа в широком диапазоне температур: -60 °С до +60 °С;
- Мгновенное зажигание в случае кратковременного прекращения подачи напряжения;
- Коэффициент мощности не менее 0,98%;
- Высокая устойчивость к механическим воздействиям и вибрации;
- Уверенная работа в нестабильных электросетях при повышении и понижении напряжения;
Экономическая выгода LED технологии
Замена устаревших осветительных приборов на LED-светильники ТМ «АТОМСВЕТ» имеет существенную экономическую выгоду. Как правило, инвестиции в проект внедрения светодиодной осветительной системы возвращаются уже через 1,5 года использования, а через 5 лет экономия на оплате электричества составляет несколько миллионов рублей. Подробный пример расчета окупаемости можно посмотреть на вкладке.
В компании «АтомСвет Энергосервис» вы можете заказать бесплатный расчет освещения нефтегазового месторождения – наши специалисты подберут модели с оптимальными техническими характеристиками, рассчитают сроки окупаемости и экономическую эффективность проекта.
Светильники для нефтегазовых месторождений
Для освещения нефтегазовых месторождений могут быть использованы следующие категории продукции ТМ «АТОМСВЕТ»: AtomSvet® Plant 02 Ex
Пример расчёта
Рассмотрим экономический эффект от перехода на LED светотехнику ТМ «АТОМСВЕТ» при освещении куста нефтяных скважин.На данном объекте используется 18 взрывозащищенных моделей ВЗГ-200, а также 27 моделей ИО-1000, установленных на прожекторных мачтах.

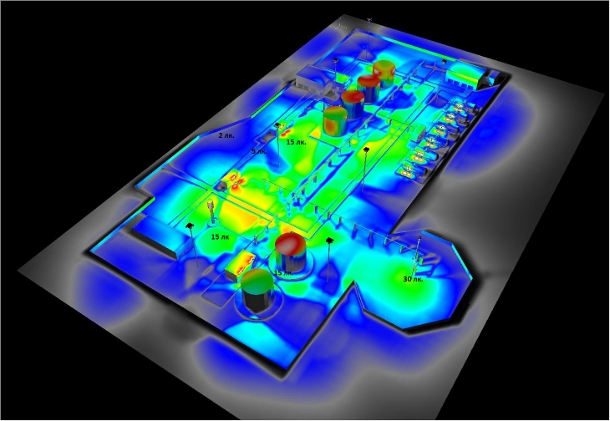

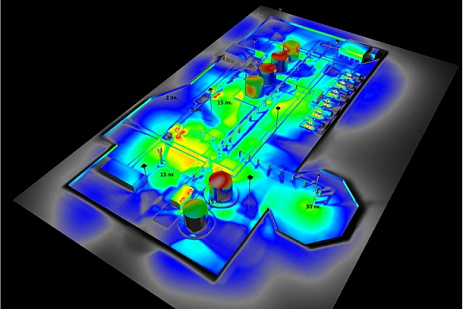

Рисунок 2. Фиктивные цвета визуализации при использовании взрывозащищенных светильников ВЗГ-200, ИО-1000.
Те же самые показатели освещенности достигаются при замене 18 существующих взрывозащищенных ВЗГ-200 на светодиодные АtomSvet® Plant 02-25-40 1ExmbdIIBT5GB1ExmbeIIBT5GB и 27 существующих ИО-1000 на светодиодные АtomSvet® Plant 02-100-140 (30).

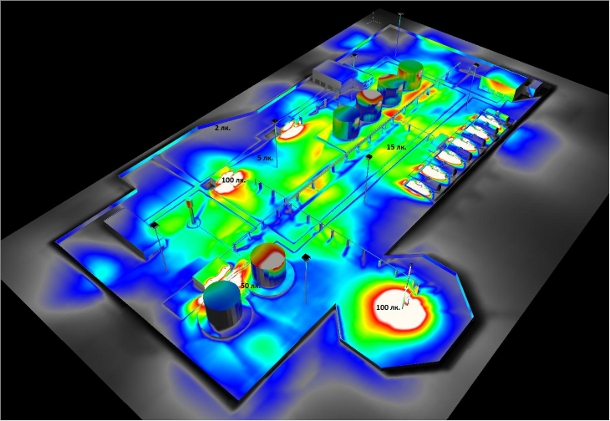

Рисунок 3. Фиктивные цвета визуализации при использовании АtomSvet® Plant 02-100-140 (30),
АtomSvet® Plant 02-25-40 1ExmbdIIBT5GB1ExmbeIIBT5GB
Расчет окупаемости и визуализация перехода на светодиодное освещение приведены ниже в Таблице 1 и Графике 1.
Из вышесказанного видно, что через 1,5 года светодиодный светильник не только возвращает стоимость своего приобретения, но и начинает приносить доход. За пять лет куст нефтяных скважин способен принести более 7 миллионов рублей.
Таблица 1. Расчет окупаемости перехода на светодиодное освещение
|
|
Светильник | |
| ИО-1000, ВЗГ-200 |
АtomSvet® Plant 02-100-140(30), АtomSvet® Plant 02-25-40 |
|
| Источник света | КГ-1000, ЛОН-200 | светодиоды Nichia |
| Стоимость светильника, руб. | 0 | 23 300, 13 000 |
| Потребляемая мощность (с учетом потерь на ПРА), Вт | 1000, 200 | 140, 40 |
| Стоимость кВт*ч электроэнергии, руб. | 7 | |
| Кол-во рабочих часов в сутки | 10 | |
| Кол-во рабочих дней в неделю | 7 | |
| Кол-во рабочих часов в году | 3650 | |
| Гарантийный срок, лет | 0 | 5 |
| Использованная электроэнергия за год, кВт*ч | 197 100 | 29 565 |
| Стоимость, руб. | 1 379 700,00 | 206 955,00 |
| 1-й год, руб. | 1 379 700,00 | 1 070 055,00 |
| 2-й год, руб. | 2 966 355,00 | 1 308 053,25 |
| 3-й год, руб. | 4 791 008,25 | 1 581 751,24 |
| 4-й год, руб. | 6 889 359,49 | 1 896 503,92 |
| 5-й год, руб. | 9 302 463,41 | 2 258 469,51 |
| 6-й год, руб. | 12 077 532,92 | 2 674 729,94 |
| 7-й год, руб. | 15 268 862,86 | 3 153 429,43 |
| 8-й год, руб. | 18 938 892,29 | 3 703 933,84 |
| 9-й год, руб. | 23 159 426,13 | 4 337 013,92 |
| 10-й год, руб. | 28 013 040,05 | 5 065 056,01 |

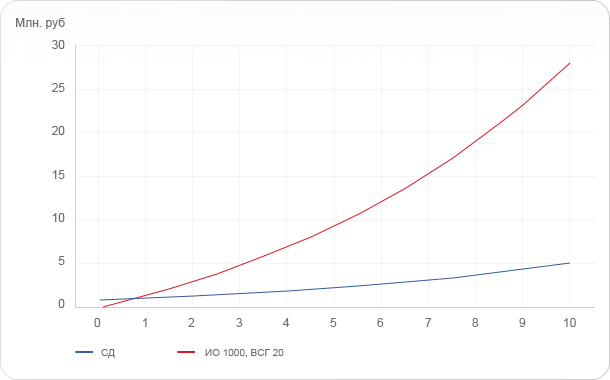

График 1. Окупаемости перехода на светодиодное освещение.
